IPDC2000 系列多功能双向直流电源是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采用 四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，100%能量回馈,馈网电流污染小，输入功率因数高: ＞0.99,额定工作时谐波＜3%,功率因数高，对电网污染小，满足国标 GB/T14549-93 电能质量公用电网谐波的要 求；输出精度高，动态响应速度快，能量 100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测 试；满足 GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012 中测试项目对电源的使用要求。
电池模拟功能具备模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程；
可编程直流电源功能具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源 输出的高精度、低纹波、电压电流动态响应速度快；
直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能； 注：可订制输出多通道，通道之间可并机使用。
产品应用
车载充电/OBC/DC-DC/氢燃料电池/航空航天、军工电子/电器电子/新能源电机、电控、电池/电子元器件
产品特点
◆ 三相 P.F.C 回馈设计, 系统采用 AC-DC、DC-DC 双向变换两级架构,能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间,电气完全隔离;
◆ AC-DC 双向变换采用四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，并网谐波污染小100%能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;
◆ 智能监控功能,友好的人机界面,可通过 CAN 总线或 PC 远程控制;
◆ 具有恒压、恒流、恒功率功能,且电压电流可以 0-100%量程调节,电源/负载可双模式运行;传统电源输出电压 最大值和额定值相同，我司电源输出电压最大值远超出额定值，电源在高于额定电压时恒功率输出，最大限度提高了电源的输出能力。

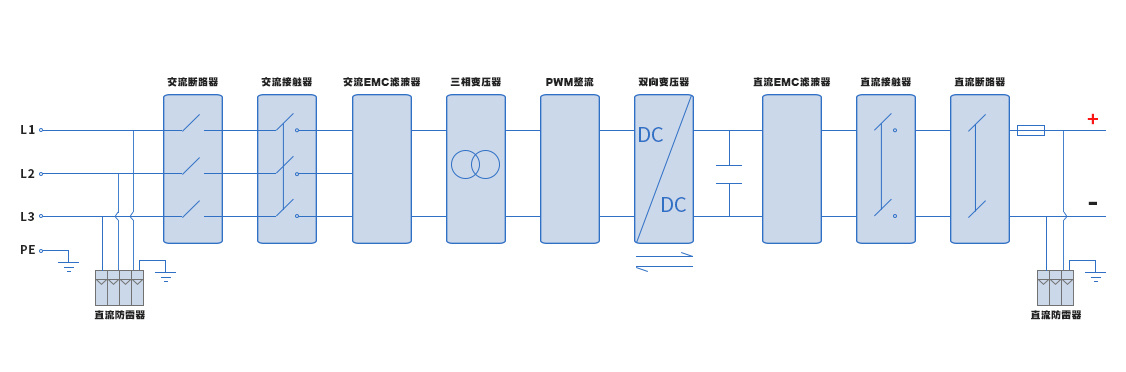

产品原理
产品规格
|
IPDC2000系列多功能双向直流电源 |
||||||||||||||||||
|
型号 |
IPDC1005D |
IPDC1010 |
IPDC1020 |
IPDC1030 |
IPDC1060 |
IPDC1100D |
IPDC1200D |
IPDC1300D |
IPDC1500D |
|||||||||
|
容量 |
5 KW |
10 KW |
20 KW |
30 KW |
60 KW |
100 KW |
200 KW |
300 KW |
500 KW |
|||||||||
|
制作方式 |
开关 PWM |
|||||||||||||||||
|
运行模式 |
电源模式：恒压、恒流、恒功率；负载模式：恒功率、恒流、恒阻 |
|||||||||||||||||
|
交流特性 |
相数 Phase |
1φ2W+PE 单相两线 + 地线 |
3φ4W+PE 三相四线 + 地线 |
|||||||||||||||
|
电压 Voltage |
220V±10% |
380V±15% |
||||||||||||||||
|
频率 Frequency |
47 Hz – 63 Hz |
|||||||||||||||||
|
功率因素 PFC |
≥0.99 (额定功率） |
|||||||||||||||||
|
电流谐波 THDI |
＜3%（ 额定功率）;100%回馈电网， 高效节能， 对电网无污染 |
|||||||||||||||||
|
直流特性 |
电压范围 |
10-100V |
10-800V(电压50-1500VDC、通道数等可订制， 通道可并机使用） |
|||||||||||||||
|
额定电压 |
50V |
50V |
300V |
300V |
300V |
300V |
300V |
300V |
300V |
|||||||||
|
额定电流 |
±100A |
±200A |
±67A |
±100A |
±200A |
±334A |
±668A |
±1000A |
±1667A |
|||||||||
|
峰值电流 |
±120A |
土240A |
±80A |
±120A |
±240A |
±400A |
±800A |
±1200A |
±2000A |
|||||||||
|
固定动率 |
5KW |
10KW |
20KW |
30KW |
60KW |
100KW |
200KW |
300KW |
500KW |
|||||||||
|
峰值动率 |
6KW |
12KW |
24KW |
36KW |
72KW |
120KW |
240KW |
360KW |
600KW |
|||||||||
|
峰值时间 |
持续60S |
|||||||||||||||||
|
响应时间 |
≤5ms(10%-90%突加载） |
|||||||||||||||||
|
切换时间 |
≤±0. 5%FS (FS Resistor Load) |
|||||||||||||||||
|
电压纹波（rms） |
≤0. 2%F. S |
|||||||||||||||||
|
电流纹波 |
≤0. 1%F. S |
|||||||||||||||||
|
电压精度 |
≤0. 1%F. S |
|||||||||||||||||
|
电流精度 |
≤0. 1%F. S |
|||||||||||||||||
|
功率精度 |
≤0. 1%F. S |
|||||||||||||||||
|
负载特性 |
恒功率精度 |
≤0. 3%F. S |
||||||||||||||||
|
恒流精度 |
≤0. 2%F. S |
|||||||||||||||||
|
恒阻精度 |
≤0. 2%F. S |
|||||||||||||||||
|
电池模拟 |
功能 |
模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程； |
||||||||||||||||
|
充电桩测试 |
功能 |
BMS模拟功能，充电桩互操作、协议一致性、故障模拟等 |
||||||||||||||||
|
回馈特性 |
交流电压＼频率 |
45Hz-55Hz |
||||||||||||||||
|
电流谐波失真度 |
≤3% |
|||||||||||||||||
|
功率因素 |
≥0. 99 |
|||||||||||||||||
|
回馈功率 |
支持满量程功率回馈 |
|||||||||||||||||
|
切换时间 |
≤10ms (+90%"-90%) |
|||||||||||||||||
|
整机效率 |
≥93% |
|||||||||||||||||
|
显示 |
7寸液品触摸显示屏 |
|||||||||||||||||
|
通讯接口 |
RS485标配／以太网口（选配）／CAN(选配） |
|||||||||||||||||
|
绝缘电阻 |
输入对机壳20MQ 500VDC，输出对机壳20MQ 500VDC |
|||||||||||||||||
|
耐压特性 |
输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 |
|||||||||||||||||
|
噪音（1m) |
＜70dB |
|||||||||||||||||
|
保护Protection |
过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit |
|||||||||||||||||
|
冷却方式 Cooling |
风扇强制冷却 |
|||||||||||||||||
|
重量( Kg) |
30 |
50 |
200 |
400 |
800 |
1200 |
1800 |
2500 |
3000 |
|||||||||
|
体积 W×H×D( mm) |
482x265 x600 |
482x399 x600 |
550x1250 x700 |
800x1880 x1050 |
1000x1880 x1050 |
1000x1880 x1200 |
1200x2000 x1400 |
1400x2000 x1600 |
1600x2000 x1800 |
|||||||||
|
运行环境Environment |
－10~45℃(室外－20℃、50℃需定制） 10-90%RH |
|||||||||||||||||
