AHY-12标准系列

所属系列：

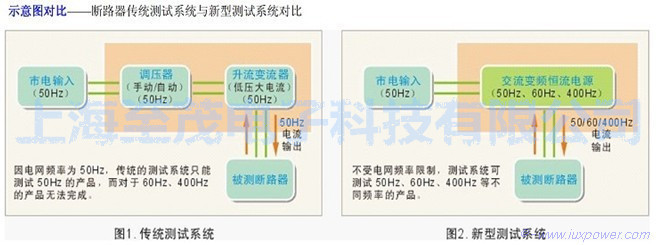

AHY-12标准系列交流恒流源采用SPWM高频脉宽调制方式，可调制输出电流及频率，响应速度快，恒流精度高、能长期稳定工作；并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响;主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合；低压电器制造企业、电器检测机构、电器科研单位、高校实训基地；塑壳断路器特性测试与校验设备、小型断路器瞬动特性测试与校验设备、精益生产检测线。

产品咨询

详情介绍

产品特点

■可恒流，恒流调节范围：0-最大值连续调节；

■可恒压，恒压调节范围：0-最大值连续调节；

■恒定电流、恒定电压使用时, 可自动交叉变换，维持控制与保护兼顾特性;

■提供均方根电压，均方根电流，有功功率，频率，功率因素等测量；

■纯净电源输出品质: 提供纯净可靠的正弦波（Sine Wave）输出。不但是研发和实验室的最佳源,EMI/EMC等安规测试的标准电源；

■稳定性优:输出负载电压≤±1%,输出频率≤±0.02%。其输出频率是由石英晶体振荡器产生,拥有非常稳定、精确的频率输出；

■高效率IGBT模组:省电、省能源、省钱。采用绝缘栅极晶体管（IGBT）模组,能推动大功率输出,提升品质稳定度,减少电力损耗及干扰；

■直接选择输出频率档: 50Hz、60Hz（100HZ、120HZ、200HZ、240HZ、400Hz选配）可以供变压器，线圈等作层间耐压测试；

■暂态反应速度快:对100%的除载/加载,输出负载稳压率（反应时间内）,可立即稳定在±1%（线性负载）；

■过载能力强: 容许100%满载，长时间使用；当瞬间负载容量超过3倍的额定电流时, 本电源可以承受,并且不会造成电压压降；

■多项安全保护功能:

具过电压、过电流、过高温、短路保护，告警装置。遇异常状况时,本机的电子电路会自动感应并立即切断输出,同时发出警鸣，通知使用者做紧急状况处理。

■适合各项负载:不论是阻性、容性、感性或非线性负载都可以使用；

■测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试。

产品应用

交流空气开关 / 交流接触器 / 机械开关 / 电子开关 / 交流互感器 / 热继电器 / 塑壳断路器 / 小型短路器及需要设定额定电流

动作电流 / 短路保护电流等 / 自动化检测校验台 / 电流要求测试场所

产品规格

AHY-12普通系列交流恒流源
型号Mode		AHY-12-10-50	AHY-12-10-100	AHY-12-10-200	AHY-12-10-300	AHY-1 2-10-500
		AHY-12-10-1000	AHY-12-10-1500	AHY-12-10-2000	AHY-12-10-3000	AHY-12-10-5000
		AHY-12-10-4500	AHY-12-10-6000	AHY-12-10-7000	AHY-12-10-8000	AHY-12-10-1 M
制作方式Working		SPWM
输入INPUT	相数Phase	1φ2W(≤10KW) 3φ4W(≥10KW)
	电压Voltage	220V+10%(≤10KW) 380V+10%(≥10KW)
	频率Frequency	47 Hz - 63 Hz
输出OUTPUT	相数Phase	1φ2W(3φ4W 可选)
	电压Voltage	0-3000V (任选)
	频率Frequency	45Hz-63Hz 连续调节固定 50Hz/60Hz,(40-500 选配)
	接线Wire	小电流接线柱大电流输出铜排
	保护Protection	电子电路快速识别过流、过压、过温自动脱落，非测试状态VA=0
LED 显示Display		电压，电流，频率，功率，功率因数PF
电源调整率 Linear Regulation		0.1%
负载调整率 Load Regulation		0.5FS %
波形失真率 Harmonic THD		2% （纯阻性负载）
频率稳定度 Frequency Regulation		0.01%
电压解析度 Voltage Resolution		0.1 V
电流解析度 Frequency Resolution		0.001 A/0.01 A/0.1 A/1 A
频率解析度 Current Resolution		0.1Hz
测量精度 Accuracy	电压Voltage	0.5 % FS±5dgt
	电流Current	0.5 % FS±5 dgt
	功率Wattage	0.5 % FS±5 dgt
	频率Frequency	0.01 % FS±5 dgt
设定精确度 Setting Accuracy	电压Voltage	1 % FS
	频率Current	0.1 % FS
保护Protection		过流，过温，过载
运行环境Environment		温度：0 - 45°C 相对湿度：0-90% （非凝结状态）海拔高度1500m
绝缘电抗 Insulation reactance		500Vdc 20MQ 以上
耐压绝缘 Withstand voltage insulation		1800Vac/5mA/1 分钟
冷却方式Cooling		强迫风冷
通讯接口Interface		RS232C/485 提供相应通讯协议
定制功能 Customized Features		电压/外形可定制
效率Efficiency		≥98
噪音Noise		≤60DB (1m)
防护等级 Protection Grade		IPX20
互感器精度 Transformer Accuracy		0.2S
体积Size		Inquiry factory
重量(Kg)		15kg~900kg
备注Notes		以上型号为我司常规型号，其余电压电流等级可参考用户实际使用需求来定

注：本产品不断更新，技术参数如有更改恕不另行通知。电压电流等级可根据用户需求定制
