交流充电桩综合测试装置：可编程三相交流电源、负载箱、测控系统⼀起构成交流充电桩的测试系统，可编程三相交流电源为交流充电桩提供测试电源，可模拟电压的过压、⽋压等特性，负载箱⽤于模拟电动汽车负载。⽽交流充电桩综合测试装置由以下构成：
◆ 工业计算机主机 ◆ 显示器 ◆ 可编程交流电源 ◆ 系统控制单元 ◆ 功率分析仪
◆ 接口模拟器 ◆ 交流负载组成 ◆ 示波器 （选配） ◆ 绝缘耐压测试仪
参考测试规范项⽬
电动汽车交流充电桩综合测试装置集合了
《NB/T 33008.2电动汽车充电设备检验试验规范 第2部分：交流充电桩》
《GB/T 34657.1-2017电动汽车传导充电互操作性测试规范 第1部分：供电设备》
《JJG XXX-2018交流充电桩计量检定规程》
...等测试规范的测试项⽬
产品特点
◆ 可测试7KW-40KW交流充电桩
◆ 开放性架构软件平台
◆ 支持含有GPIB/RS-232或RS485/接口仪器
◆ 测试项目编辑功能
◆ 测试程序编辑功能
◆ 测试报告编辑打印功能
◆ 统计分析报表编辑功能
◆ 在线仪器控制功能
◆ 使用者权限设定
◆ 测试项目管理功能
◆ 测试人员管理功能
◆ 可以系统预设测试项目，提高测试生产率
◆ 根据用户需求可扩散硬件
◆ 图形化接口
◆ 导出测试报告

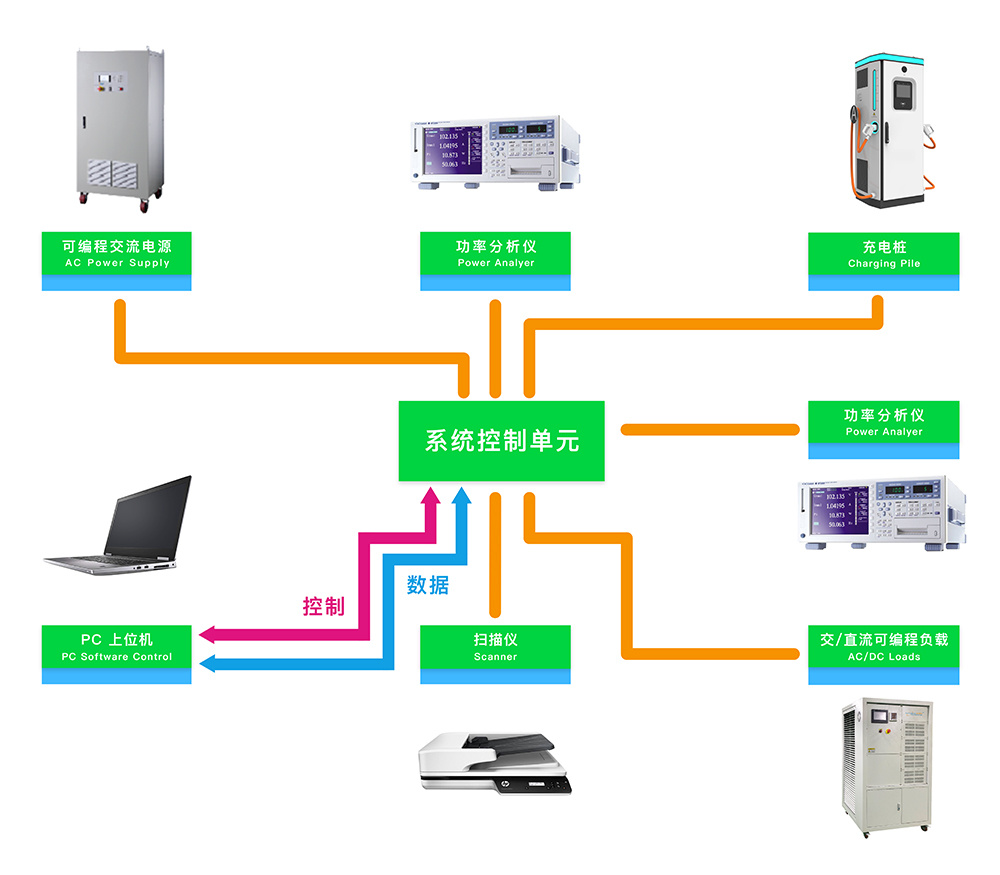

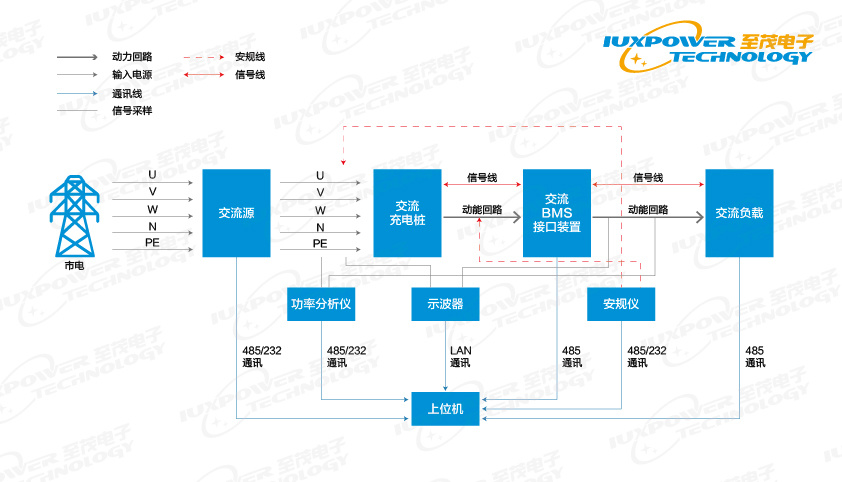

系统架构
参考执⾏标准
|
标准号 |
标准名称 |
|
NB/T 33001-2010 |
电动汽车非车载传导式充电机技术条件 |
|
NB/T 33008.1-2013 |
电动汽车充电设备检验试验规范 第1部分：非车载充电机 |
|
NB/T 33002-2010 |
电动汽车交流充电桩技术条件 |
|
NB/T 33008.2-2013 |
电动汽车充电设备检验试验规范_第2部分：交流充电桩 |
|
GB 50171-2012 |
电气装置安装工程 盘、柜及二次回路接线施工及验收规范 |
|
GB 50149-2010 |
电气装置安装工程 母线装置施工及验收规范 |
|
GB/T 2421.1-2008 |
电工电子产品环境试验概述和指南 |
|
GB/T 19826-2005 |
电力工程直流电源设备通用技术条件及安全要求 |
|
GB/T20234.1-2015 |
电动汽车传导充电用连接装置 第1部分：通用要求 |
|
GB/T20234.2-2015 |
电动汽车传导充电用连接装置 第2部分：交流充电接口 |
|
GB/T20234.3-2015 |
电动汽车传导充电用连接装置 第3部分：直流充电接口 |
|
DL/T 645-2007 |
多功能电能表通信协议 |
|
Q/GDW 1233-2014 |
电动汽车非车载充电机 通用要求 |
|
Q/GDW 1591-2014 |
电动汽车非车载充电机检验技术规范 |
|
Q/GDW 1234.1-2014 |
电动汽车充电接口规范 第1部分：通用要求 |
|
Q/GDW 1234.3-2014 |
电动汽车充电接口规范 第3部分：直流充电接口 |
|
Q/GDW 1235-2014 |
电动汽车非车载充电机 通信协议 |
|
GB2681-1981 |
电工成套装置中的导线颜色 |
|
GB/T 2423.1-2008 |
电工电子产品环境试验 第2部分：试验方法 试验A：低温 |
|
GB/T 2423.2-2008 |
电工电子产品环境试验 第2部分：试验方法 试验B：高温 |
|
GB/T 2423.4-2008 |
电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环） |
|
GB/T 2423.17-2008 |
电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 |
|
GB/T 2423.55-2006 |
电工电子产品环境试验 第2部分：环境测试实验Eh：锤击试验 |
|
GB 4028-2008 |
外壳防护等级（IP代码） |
|
GB/T 4797.5-2008 |
电工电子产品自然环境条件降水和风 |
|
GB/T 13384-2008 |
机电产品包装通用技术条件 |
|
GB/T 13422-2013 |
半导体电力变流器 电气试验方法 |
|
GB 17625.1-2012 |
电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16 A） |
|
GB/Z 17625.6-2003 |
电磁兼容 限值 对额定电流大于16 A的设备在低压供电系统中产生的谐波电流的限制 |
|
GB/T 17626.2-2006 |
电磁兼容 试验和测量技术 静电放电抗扰度试验 |
|
GB/T 17626.3-2006 |
电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 |
|
GB/T 17626.4-2008 |
电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 |
|
GB/T 17626.5-2008 |
电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 |
|
GB/T 17626.11-2008 |
电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 |
|
GB/T 29317-2012 |
电动汽车充换电设施术语 |
|
GB/T 18487.1-2015 |
电动车辆传导充电系统 第1部分：一般要求 |
|
GB/T 27930-2015 |
电动汽车非车载传导式充电机与电池管理系统之间的通信协议 |
|
GB/T 29318-2012 |
电动汽车非车载充电机电能计量 |
|
GB/T 29316-2012 |
电动汽车充换电设施电能质量技术要求 |
测试项⽬
|
序号 |
试验项目 |
实验室检测 |
|
01 |
一般检查 |
√ |
|
|
外观检查 |
√ |
|
|
标志检查 |
√ |
|
|
基本构成检查 |
√ |
|
02 |
功能检查 |
√ |
|
|
显示功能试验 |
√ |
|
|
输入功能试验 |
√ |
|
|
计量功能试验 |
√ |
|
|
通信功能试验 |
√ |
|
03 |
安全防护功能试验 |
√ |
|
|
异常停止充电功能试验 |
√ |
|
|
带载分合电路试验 |
√ |
|
|
过负荷保护试验 |
√ |
|
|
短路保护试验 |
√ |
|
|
漏电流保护试验 |
√ |
|
|
输入过压保护试验 |
√ |
|
|
输入欠压保护试验 |
√ |
|
|
锁止装置功能试验 |
√ |
|
|
三相63A充电系统的特殊要求试验 |
√ |
|
|
CP回路限压值测试 |
√ |
|
04 |
充电连接方式检查 |
√ |
|
05 |
控制导引和充电控制试验 |
√ |
|
06 |
PE、CP、CC、回路通断故障状态试验 |
√ |
|
07 |
R2/R3电阻仿真等效电阻模拟功能 |
√ |
|
08 |
PWM频率、PWM占空比试验 |
√ |
|
09 |
检测点1电压、检测点3对PE电阻测量功能 |
√ |
|
10 |
S2断开试验、保护性导体连续性丢失 |
√ |
|
11 |
车辆端口端口测试、PE断针测试、CC中断、CP断电、CP接地、CC,PE回路电阻试验 |
√ |
|
12 |
R2电阻调整 100~32000Ω，调节精度1Ω |
√ |
|
13 |
R3电阻调整 100~32000Ω，调节精度1Ω |
√ |
以上型号仅供参考，如需其他规格请咨询⾄茂科技业务渠道，以上规格参数如有更新，恕不另⾏通知。
测试软件

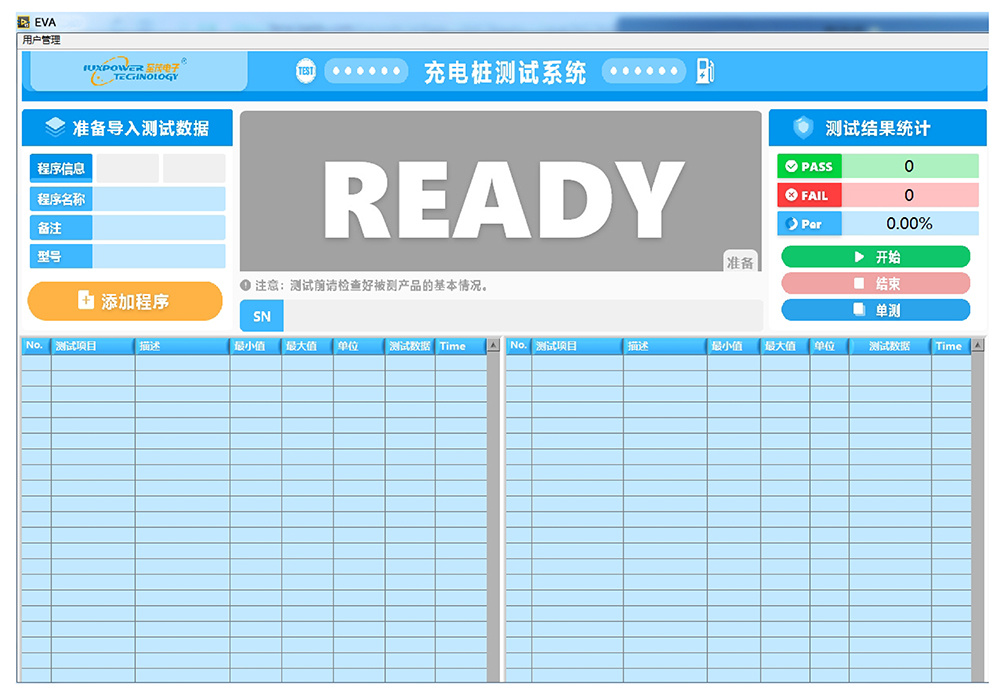

主界⾯
